バルブ愛好家の皆さん、こんにちは！バタフライ バルブのサプライヤーとして、私はその用途について興味深い質問をよく受けます。非常に頻繁に寄せられる質問の 1 つは、「バタフライ バルブは高圧蒸気システムで使用できますか?」というものです。さて、このトピックに飛び込んで調べてみましょう。
まずはバタフライバルブとは何かを理解しましょう。これは、ディスク状の閉鎖要素を使用して流体の流れを調整する、1/4 回転バルブの一種です。バルブが完全に開いているとき、ディスクは流れと平行になり、障害が最小限に抑えられます。閉じると、ディスクは流れに対して垂直になり、流れを遮断します。他のタイプのバルブと比較して、そのシンプルさ、コンパクトなサイズ、および比較的低コストで知られています。
さて、高圧蒸気システムはまったく異なる競技です。蒸気は高温で圧力がかかり、問題が発生すると多大な損害を引き起こす可能性があるため、扱いが難しい媒体です。高圧蒸気システムは通常、150 psi を超える圧力と最大で摂氏数百度に達する温度で動作します。
では、バタフライバルブはこれらすべてに対応できるのでしょうか?答えは単純な「はい」か「いいえ」ではありません。それはいくつかの要因によって異なります。
設計と施工
バタフライバルブの設計と構造は重要な役割を果たします。バタフライバルブにはさまざまな種類があり、すべてが高圧蒸気に適しているわけではありません。たとえば、トリプルオフセットウエハータイプバタフライバルブ多くの高圧シナリオにおいて優れたオプションです。トリプル オフセット設計により、動作中のシールとディスク間の摩擦が軽減されます。これは、過度の摩耗がバルブの故障につながる高圧システムでは不可欠です。
のトリプルオフセットフランジエンド形バタフライバルブにもいくつかの利点があります。フランジ端接続により、他のタイプと比較して、より安全で堅牢な取り付けが可能になります。これは、漏れが安全上の大きな危険となる可能性がある高圧蒸気システムでは重要です。

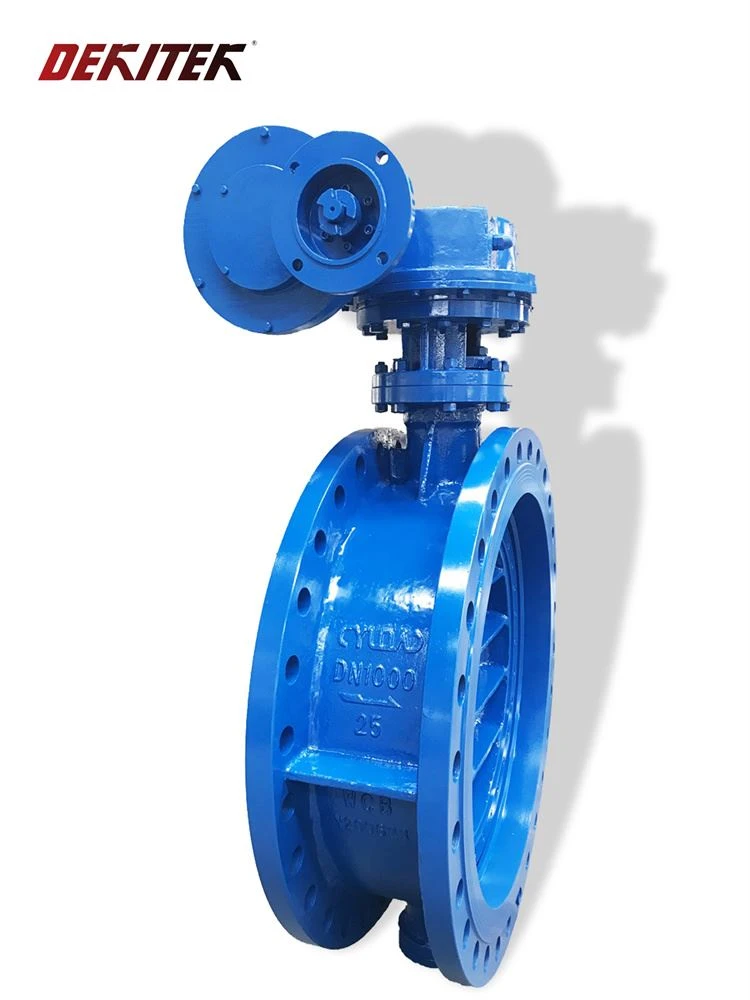

バルブの構造に使用される材料も重要です。高圧蒸気用途では、バルブは高温と高圧に耐えられる材料で作られている必要があります。たとえば、ステンレス鋼は耐食性に優れ、高温にも耐えられるため、一般的な選択肢です。バルブのシールは、変形したり漏れたりすることなく熱と圧力に耐えられる必要があります。のフランジエンドメタルシールバタフライバルブは金属シールを使用しており、一般にエラストマーシールと比較して耐久性が高く、高温および高圧蒸気の用途に適しています。
圧力と温度の定格
すべてのバルブには圧力と温度の定格が付いています。これらの定格は、バルブが安全に処理できる最大圧力と温度を示します。高圧蒸気システムでバタフライバルブの使用を検討する場合は、これらの定格を確認することが不可欠です。バルブの圧力と温度定格が蒸気システムの実際の動作条件よりも高いことを確認してください。定格が低すぎると、バルブが圧力と温度に対応できない可能性があり、バルブの故障、漏れ、さらには危険な状況につながる可能性があります。
システム要件
高圧蒸気システムの特定の要件も重要です。一部のシステムには、非常に正確な流量制御を提供できるバルブが必要な場合があります。このような場合、バタフライ バルブが最良の選択となる場合もあれば、そうでない場合もあります。バタフライ バルブは多くの状況で良好な流量制御を提供できますが、グローブ バルブなどの他のタイプのバルブほど正確ではない場合があります。ただし、オンオフ制御や比較的粗い流量調整で十分なシステムでは、バタフライ バルブが非常にうまく機能します。
メンテナンスと運用上の考慮事項
メンテナンスも重要な側面です。高圧蒸気システムは要求が厳しく、長期的な性能を確保するにはこれらのシステムのバルブを適切にメンテナンスする必要があります。バタフライ バルブは、比較的シンプルな設計のため、他のタイプのバルブに比べてメンテナンスが一般に容易です。ただし、高圧蒸気システムでは、摩耗、漏れ、適切な動作を確認するために定期的な検査が依然として必要です。
バルブの動作周波数も考慮する必要があります。バルブを頻繁に開閉する必要がある場合は、繰り返しの動作に伴う周期的なストレスに耐えられるバルブを選択することが重要です。一部のバタフライ バルブは、多数のサイクルに耐えられるように設計されています。これは、バルブの調整を頻繁に行う必要がある高圧蒸気システムでは非常に重要です。
高圧蒸気システムでバタフライバルブを使用する利点
高圧蒸気システムでバタフライバルブを使用することには、明らかな利点がいくつかあります。まず、コンパクトです。多くの産業環境ではスペースが貴重であり、バタフライ バルブの比較的小さいサイズは大きな利点となります。また、完全に開いたときの圧力損失も低いため、蒸気がバルブを通過するときに蒸気の圧力が大幅に低下することはありません。これは、特定の圧力を維持することが重要なシステムでは重要です。
第二に、バタフライ バルブは、高圧蒸気システムで使用できる他のタイプのバルブと比較して比較的安価です。これにより、初期設置時および長期にわたるコスト削減につながります。
短所と課題
ただし、いくつかの欠点や課題もあります。前述したように、流量制御は他のバルブほど正確ではない可能性があります。さらに、バタフライ バルブのシールは、高圧蒸気用途では弱点となる可能性があります。シールが適切に選択または維持されていない場合、漏れが発生する可能性があり、安全性と効率の問題になる可能性があります。
結論として、バタフライ バルブは高圧蒸気システムで使用できますが、万能のソリューションではありません。設計、構造、圧力と温度の定格、システム要件、メンテナンスの側面を慎重に検討することが重要です。高圧蒸気システム用の信頼性の高いバルブ ソリューションをお探しの場合は、トリプルオフセットウエハータイプバタフライバルブ、トリプルオフセットフランジエンド形バタフライバルブ、 そしてフランジエンドメタルシールバタフライバルブ、まさに必要なものかもしれません。
特定の要件についてさらに詳しく話し合うことに興味がある場合は、遠慮せずにお問い合わせください。お客様の高圧蒸気システムに最適なバルブ ソリューションを見つけ出し、調達プロセスをご案内できるよう喜んでお手伝いさせていただきます。
参考文献:
- ミルトン・ベイチョック著「バルブハンドブック」。
- さまざまなバルブ製造協会による技術ガイドライン。
