ちょっと、そこ！ BW タイプ メタル シール バタフライ バルブのサプライヤーとして、これらのバルブと組み合わせることができるアクチュエーターの種類についてよく質問されます。そこで、さまざまなアクチュエータ オプションと、それらが当社の BW タイプ メタル シーリング バタフライ バルブとどのように連携するかについて詳しく説明するために、このブログ投稿をまとめようと思いました。
電動アクチュエーター
電動アクチュエータは、多くの用途で一般的な選択肢です。設置と操作が簡単で、正確な制御が可能です。電動アクチュエーターを使用すると、BW型メタルシールバタフライバルブの開閉を自動化でき、頻繁にバルブ調整が必要な工程に最適です。
電動アクチュエータの主な利点の 1 つは、エネルギー効率です。動作には電気を使用するため、圧縮空気や作動油などの追加の動力源は必要ありません。これにより、エネルギーが節約されるだけでなく、全体的な運用コストも削減されます。
もう 1 つの利点は、提供される制御レベルです。特定の角度または間隔でバルブを開閉するようにアクチュエーターを設定できるため、非常に正確な流量制御が可能になります。これは、化学処理プラントや水処理施設など、正確な流量制御が重要な用途に特に役立ちます。
ただし、電動アクチュエーターにはいくつかの制限があります。高速動作や大きなトルクを必要とする用途には適さない場合があります。さらに、信頼性の高い電源が必要なため、停電が発生すると正常に機能しなくなる可能性があります。
空気圧アクチュエータ
空気圧アクチュエータは圧縮空気を使用してバルブを操作します。高速動作と高トルク能力で知られています。このため、緊急停止システムなど、素早いバルブ作動が必要な用途に最適です。
空気圧アクチュエータの主な利点の 1 つは、そのシンプルさです。電動アクチュエータと比較して可動部品が少ないため、メンテナンスが少なくなり、耐用年数が長くなります。また、比較的安価であるため、多くのプロジェクトにとって費用対効果の高いオプションとなります。
空気圧アクチュエータは、過酷な環境でも非常に信頼性があります。高温、粉塵、湿気に耐えることができ、これは鉱業、鉄鋼生産、石油とガスなどの産業において重要です。
逆に、空気圧アクチュエータには圧縮空気源が必要です。つまり、圧縮空気システムを設置する必要があり、初期設定コストが増加する可能性があります。また、空気圧アクチュエータは空気圧の変化によって性能が変化するため、安定した空気の供給が必要です。
油圧アクチュエータ
油圧アクチュエータはバルブ作動の原動力です。作動油を使用して高い力を生成するため、大口径 BW タイプ メタル シール バタフライ バルブや耐久性の高い工業プロセスなど、大きなトルクを必要とする用途に最適です。
油圧アクチュエータの主な利点は、比較的小さなパッケージで多くの電力を供給できることです。高圧用途に対応し、スムーズで正確な制御を実現します。そのため、バルブが極端な条件下で動作する必要がある海洋工学などの業界に適しています。
ただし、油圧アクチュエータは電気または空気圧アクチュエータよりも複雑です。ポンプ、リザーバー、制御バルブを含む油圧パワーユニットが必要です。これにより、設置とメンテナンスがより複雑になり、費用がかかります。また、作動油の漏れが問題となる可能性があり、環境問題やシステム障害の可能性を引き起こす可能性があります。
手動アクチュエータ
手動アクチュエータは、バルブ作動の最も基本的な形式です。通常はハンドホイールまたはレバーを使用して手動で操作します。手動アクチュエータはシンプルで信頼性が高く、安価です。遮断バルブなど、バルブを頻繁に調整する必要がない用途に適しています。
手動アクチュエータの最大の利点は、その独立性です。外部電源を必要としないため、電気や圧縮空気が利用できない場所でも使用できます。また、設置と操作が非常に簡単であるため、小規模プロジェクトや、単純なバルブ制御だけで十分な状況での一般的な選択肢となっています。
ただし、手動アクチュエータには限界があります。操作には物理的な労力が必要なため、大口径のバルブや素早いバルブ調整が必要な用途には適さない可能性があります。
BW型メタルシールバタフライバルブに最適なアクチュエータの選択
BW タイプ メタル シーリング バタフライ バルブのアクチュエータを選択する際には、考慮する必要がある要素がいくつかあります。まず、アプリケーションについて考えます。緊急停止システム用の高速作動バルブが必要な場合は、空気圧アクチュエータが最適な選択となる可能性があります。安定した電力供給を伴うプロセスで正確な制御が必要な場合は、電動アクチュエータが良い選択肢になる可能性があります。
バルブのサイズとトルク要件も重要です。大口径のバルブや高トルクが必要な用途には、通常、油圧アクチュエータが最適です。小さなバルブや大きな力を必要としないバルブは、多くの場合、手動または空気圧アクチュエーターでうまく機能します。
コストも別の要素です。電動アクチュエータは一般にエネルギー効率が高くなりますが、初期費用が高くなる場合があります。空気圧アクチュエータは比較的安価ですが、圧縮空気システムが必要です。油圧アクチュエータは強力ですが、設置とメンテナンスのコストが高くなります。手動アクチュエータは最も安価なオプションですが、すべての用途に実用的であるとは限りません。

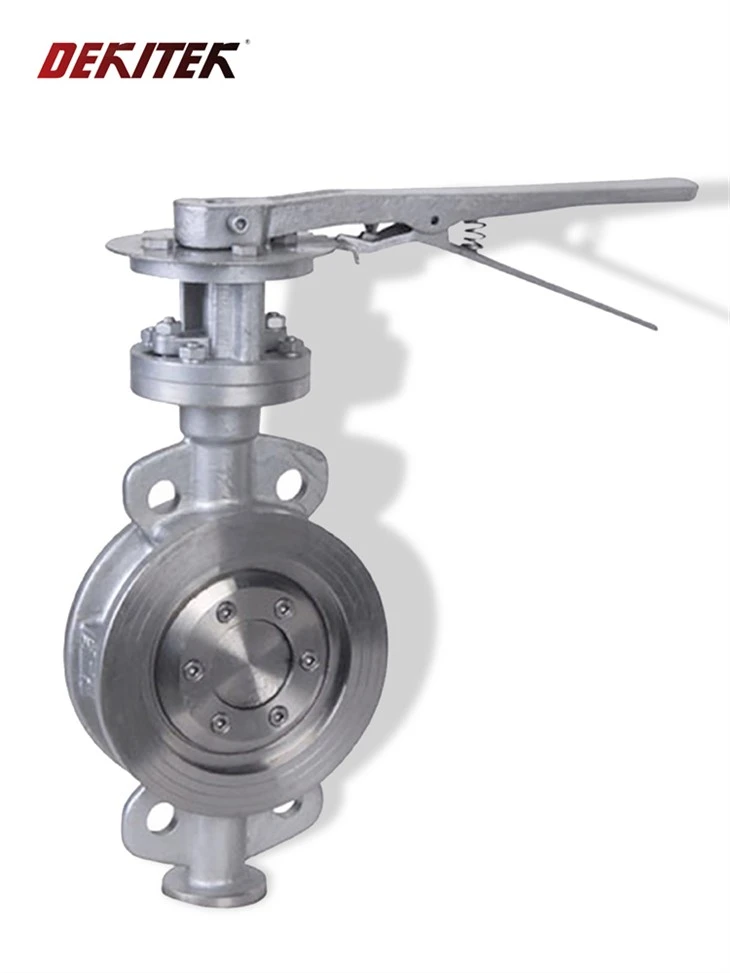

当社では、BW型金属シールバタフライバルブをはじめ、幅広いラインナップを取り揃えております。トリプルオフセットラグ型バタフライバルブ、ダブルオフセット突合せ溶接エンドバタフライバルブ、 そしてトリプルオフセットウエハータイプバタフライバルブ。当社は、お客様の特定のニーズに適したアクチュエータの選択をお手伝いします。小規模なプロジェクトに取り組んでいる場合でも、大規模な産業アプリケーションに取り組んでいる場合でも、当社が対応します。
BW タイプ メタルシール バタフライ バルブの購入に興味がある場合、またはアクチュエータに関する詳細情報が必要な場合は、お気軽にお問い合わせください。お客様の要件についてお話しさせていただき、プロジェクトに最適な選択をお手伝いさせていただきたいと思っております。
参考文献
- バルブ工業会「バルブハンドブック」
- バルブの作動と性能に関する業界固有の技術文書。
